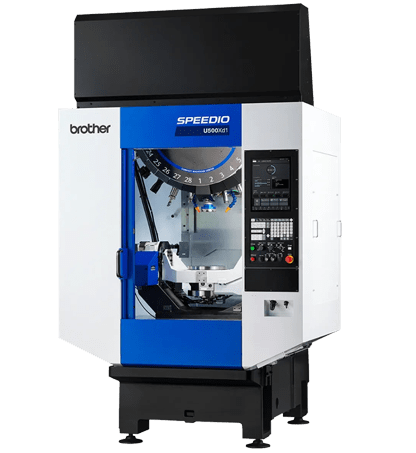

U500Xd1
Equipada com uma mesa rotativa basculante recém-desenvolvida com área máxima de fixação de 500 mm de diâmetro. A combinação com um magazine de 28 ferramentas permite usinagem multifacetada, rompendo com o conceito convencional de máquinas nº 30.
Oferece uma ampla área de fixação de ø500 x H270 para atender à usinagem multifacetada de peças de tamanho médio.
Especificações
- Modelo:BROTHER
- Tipo:CENTRO DE USINAGEM 5 EIXOS UNIVERSAL
- Linha de Produto:LINHA U
- Modelo:U500Xd2
- Curso X, Y, Z (mm):X: 500 Y: 450 Z: 380
- Velocidade do Spindle (RPM):12.000 / 20.000
Detalhes do Produto
Apesar de a máquina estar equipada com uma mesa rotativa inclinável de alta velocidade e precisão, com ampla área de fixação e um magazine de 28 ferramentas recém-desenvolvido, o espaço ocupado foi reduzido.
A usinagem com uma única fixação facilita a integração de processos.
A busca por aceleração rápida e resposta imediata através do desenvolvimento integrado de máquina/controlador e a otimização do controle com o novo controlador “CNC-D00” levam o desempenho da máquina ao limite para proporcionar alta produtividade.
Oferece uma ampla área de fixação de ø500 x H270 para atender à usinagem multifacetada de peças de tamanho médio. Capacidade máxima de carga: 100 kg
Mesa giratória inclinável:
Oferece uma ampla área de fixação de ø500 x H270 para atender à usinagem multifacetada de peças de tamanho médio. Capacidade máxima de carga: 100 kg
Revista de 28 ferramentas:
Um novo magazine compacto tipo tambor com capacidade para 28 ferramentas proporciona uma troca de ferramentas rápida e eficiente.
* Também é possível selecionar um carregador de 14 ou 21 ferramentas.
Peso máximo da ferramenta: 4 kg *
* É necessário alterar as configurações dos parâmetros.
O controle do ponto central da ferramenta oferece diversas funções. Isso permite usinagem simultânea de 5 eixos em alta velocidade e precisão, em combinação com uma mesa rotativa inclinável sem folga.
controle do ponto central da ferramenta:
Equipada com controle do ponto central da ferramenta, onde a usinagem é realizada alterando a direção da ferramenta em relação à peça.
A aceleração otimizada por meio de antecipação de até 1.000 blocos permite a usinagem simultânea em 5 eixos.
Funções NC relacionadas à usinagem simultânea de 5 eixos *
Controle do ponto central da ferramenta (previsão de 1.000 blocos),
comando submicrométrico, configuração de coordenadas de recursos, capacidade de memória (3 Gbytes)
* Todas as funções são padrão no U500Xd1-5AX
-
