L12
A grande variedade de configurações de ferramentas disponíveis, como o "fuso de face final com ângulo ajustável" que permite a furação de furos inclinados, possibilita a execução de diversos tipos de usinagem.
A tecnologia patenteada de controle de cavacos da Citizen Machinery, LFV, está disponível em três modos de vibração (modo 1, modo 2 e modo 3).
Especificações
- Marca:CITIZEN
- Tipo de Máquina:TORNO TIPO SUIÇO
- Linha de Produto:LINHA L
- Modelo:L 12
- Diam. Passagem (mm):12 mm
- Comprimento Max Torneável (mm):135
Detalhes do Produto
A grande variedade de configurações de ferramentas disponíveis, como o "fuso de face final com ângulo ajustável" que permite a furação de furos inclinados, possibilita a execução de diversos tipos de usinagem.
Além disso, a adoção de um motor embutido para o acionamento do eixo traseiro permite uma velocidade máxima de 12.000 min -1 .
A tecnologia patenteada de controle de cavacos da Citizen Machinery, LFV, está disponível em três modos de vibração (modo 1, modo 2 e modo 3).

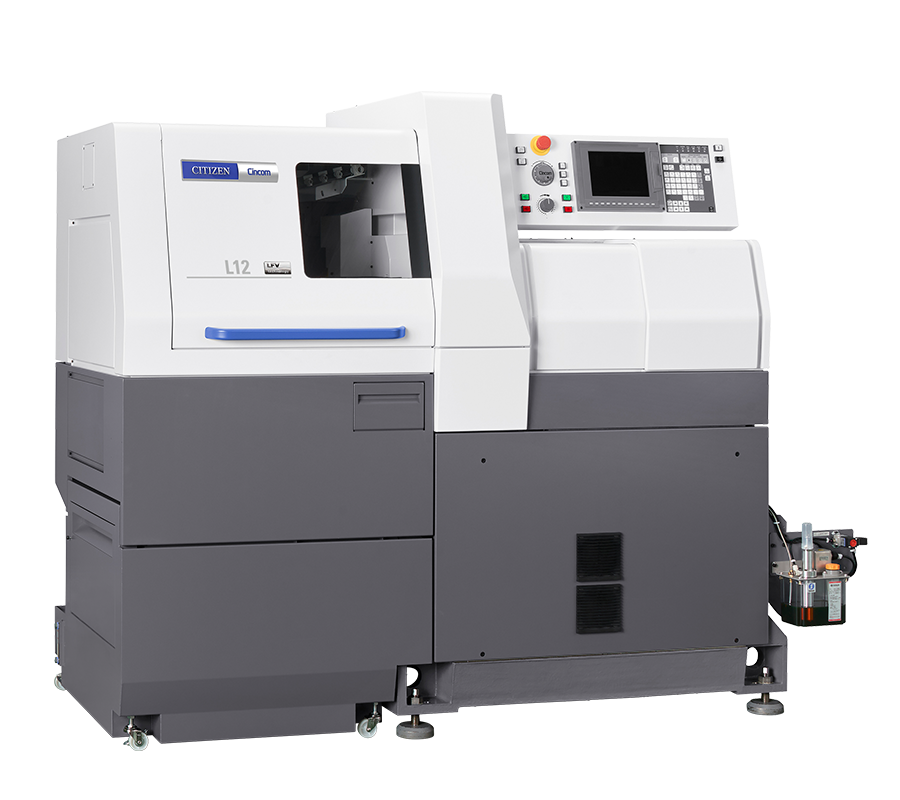

Apresentamos o mais recente desenvolvimento da Citizen, o L12X com eixo Y2 para funcionalidades ainda maiores.
O eixo Y2 do tipo X para o fuso traseiro reforça a usinagem traseira. Isso aumenta o grau de liberdade para a alocação do processo e eleva o número máximo de ferramentas que podem ser instaladas para 38.
A grande variedade de configurações de ferramentas disponíveis, como o "fuso de face final com ângulo ajustável" que permite a furação de furos inclinados, possibilita a execução de diversos tipos de usinagem.
Além disso, a adoção de um motor embutido para o acionamento do eixo traseiro permite uma velocidade máxima de 12.000 min -1 .
A tecnologia patenteada de controle de cavacos da Citizen Machinery, LFV, está disponível em três modos de vibração (modo 1, modo 2 e modo 3).
Diâmetro máximo de usinagem (D) 12 mm de diâmetro. Comprimento máximo de usinagem (L) GB 135mm/1 mandril GBL 30 mm diâmetro máximo de perfuração frontal 8 mm de diâmetro. Diâmetro máximo de rosca para o eixo dianteiro M6 diâmetro do furo passante do eixo 20 mm de diâmetro. Velocidade do fuso principal GB Máx. 15.000 min -1 GBL Máx. 12.000 min -1 Diâmetro máximo do mandril para o eixo traseiro 12 mm de diâmetro. Comprimento máximo de protrusão 80 mm Comprimento máximo de protrusão da peça de trabalho do eixo traseiro 30 mm Diâmetro máximo de perfuração para o eixo traseiro 8 mm de diâmetro. Diâmetro máximo de rosca para o eixo traseiro M6 velocidade do eixo traseiro Máx. 12.000 min -1 Ferramentas rotativas de grupo diâmetro máximo de perfuração 5 mm de diâmetro. Diâmetro máximo de roscagem M4 Velocidade do fuso principal Máx. 10.000 min -1 Ferramentas rotativas traseiras diâmetro máximo de perfuração 5 mm de diâmetro. Diâmetro máximo de roscagem M4 Velocidade do fuso principal Máx. 9.000 min -1 Número de ferramentas a serem montadas Máx. 38 Posto de ferramentas de gangue 7 Ferramentas rotativas de grupo 6 a 17 exercícios frontais Padrão: 2, Máx.: 11 exercícios para as costas 8(17) Tamanho da ferramenta Ferramenta de torneamento 10 mm², 12 mm² (opcional) Manga 19,05 mm de diâmetro. Taxa de alimentação rápida Todos os eixos 35 m/min Motores Acionamento do eixo dianteiro 2,2/3,7 kW acionamento de ferramenta rotativa de suporte de ferramenta múltipla 0,75 kW Acionamento do eixo traseiro 0,75/1,5 kW Acionamento da ferramenta rotativa OP na coluna traseira 0,5 kW Consumo de energia nominal 6,6 kVA Potência média de operação da carga 3,6 kVA Corrente de plena carga 22A Capacidade do disjuntor principal 40A Unidade pneumática Pressão necessária 0,5 MPa Vazão necessária 55NL/min (Estacionário) dimensões da unidade principal da máquina L 1.840 × P 970 × A 1.710 mm Peso 2.200 kg
-
