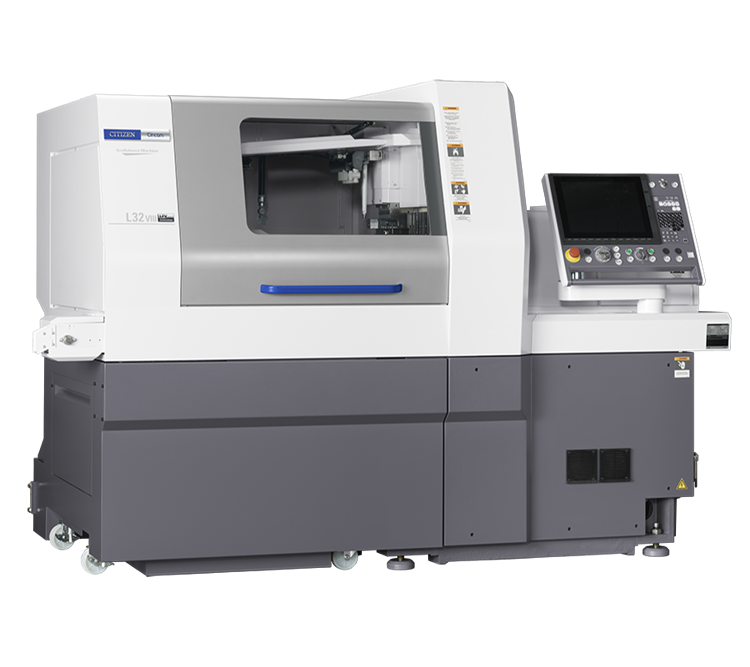

L32 Segunda Geração
Reformulação completa do modelo Cincom L32
com a introdução do L32XIIB5,
capaz de controle simultâneo de 5 eixos.
O desempenho e a operabilidade básicos são aprimorados, e uma variedade de dispositivos e funções opcionais para automação e economia de mão de obra podem ser instalados.
Excelente para usinagem de alta precisão e alta velocidade, reconhecida na indústria pela sua facilidade de uso.
Especificações
- Diâmetro máximo de usinagem:Máquina GB, 320 mm/mandril Máquina GBL, 80 mm
- Velocidade do fuso:Máx. 8.000 min -1
- Diâmetro máximo do mandril do eixo traseiro:ø32mm (ø38mm OP)
- Velocidade do eixo traseiro:Máx. 8.000 min -1
- Velocidade do eixo da ferramenta rotativa:Máx. 6.000 min -1 (velocidade nominal: 4.500 min -1 )
- Altura central:1.050 mm
- Peso da máquina:3.500 kg
Detalhes do Produto
Reformulação completa do modelo Cincom L32
com a introdução do L32XIIB5,
capaz de controle simultâneo de 5 eixos.
O desempenho e a operabilidade básicos são aprimorados, e uma variedade de dispositivos e funções opcionais para automação e economia de mão de obra podem ser instalados.
Com a adição do XIIB5, que permite o controle simultâneo de 5 eixos, peças mais complexas podem ser usinadas de forma eficiente, utilizando trajetórias de ferramentas com alto grau de flexibilidade, incluindo a usinagem do eixo B.
Além disso, como uma unidade de carregamento e uma unidade ATC podem ser instaladas simultaneamente, o eixo B da unidade ATC também pode ser usado para usinagem de materiais conformados.
Excelente para usinagem de alta precisão e alta velocidade, reconhecida na indústria pela sua facilidade de uso.
Oferece aplicações para usinagem de componentes individuais, otimizadas para as necessidades específicas do cliente, equipadas com as mais recentes tecnologias de rede, além de tecnologias de controle NC que possibilitam alta produtividade.
Os tornos L32 oferecem a possibilidade de conversão do modo com bucha guia para o modo sem bucha guia, dependendo da aplicação. Assim, a máquina pode ser utilizada como um torno automático com duas funções em uma única máquina: como um torno automático convencional com bucha guia para usinagem de peças longas e finas, e como um torno automático sem bucha guia para usinagem de material trefilado a frio, resultando em barras residuais mais curtas. Os transport
Diâmetro máximo de usinagem 32 mm (38 mm OP) Comprimento máximo de usinagem Máquina GB 320 mm/mandril Máquina GBL 80 mm diâmetro máximo de perfuração 12 mm diâmetro máximo de rosca frontal M12 (macho de corte) diâmetro do furo passante do eixo ø39mm Velocidade do fuso Máx. 8.000 min -1 Diâmetro máximo do mandril do eixo traseiro ø32mm (ø38mm OP) Diâmetro máximo de furação na usinagem traseira ø10mm Diâmetro máximo de rosca na usinagem traseira M10 (macho de corte) velocidade do eixo traseiro Máx. 8.000 min -1 Diâmetro máximo de perfuração para ferramenta rotativa ø10mm Diâmetro máximo de rosqueamento para ferramenta rotativa M8 (macho de corte) velocidade do eixo da ferramenta rotativa Máx. 6.000 min -1 (velocidade nominal: 4.500 min -1 ) Diâmetro máximo de perfuração para ferramenta rotativa traseira OP ø8mm Diâmetro máximo de rosqueamento para ferramenta rotativa traseira OP M6 (macho de corte) Velocidade do fuso da ferramenta rotativa traseira OP Máx. 6.000 min -1 Número de ferramentas que podem ser montadas Máx. 48 Máx. 40 Máx. 53 Máx. 45 Tamanho da ferramenta Ferramenta de torneamento □16mm×130mm (corte de 20mm) Taxa de alimentação rápida Eixo X1 32 m/min Eixo X2 32 m/min Eixo Y1 32 m/min Eixo Y2 - 24 m/min Eixo Z1 32 m/min eixo Z2 32 m/min Motores Para acionamento do eixo dianteiro 5,5/7,5/7,5 kW Para acionar ferramentas rotativas no suporte de ferramentas múltiplas. 1,0 kW Para acionamento do eixo traseiro 3,7/5,5 kW Para líquido de arrefecimento 0,4 kW Consumo de energia nominal 16,9 kVA consumo médio de energia durante a operação em carga 10,0 kVA Altura central 1.050 mm Peso 3.500 kg
-
