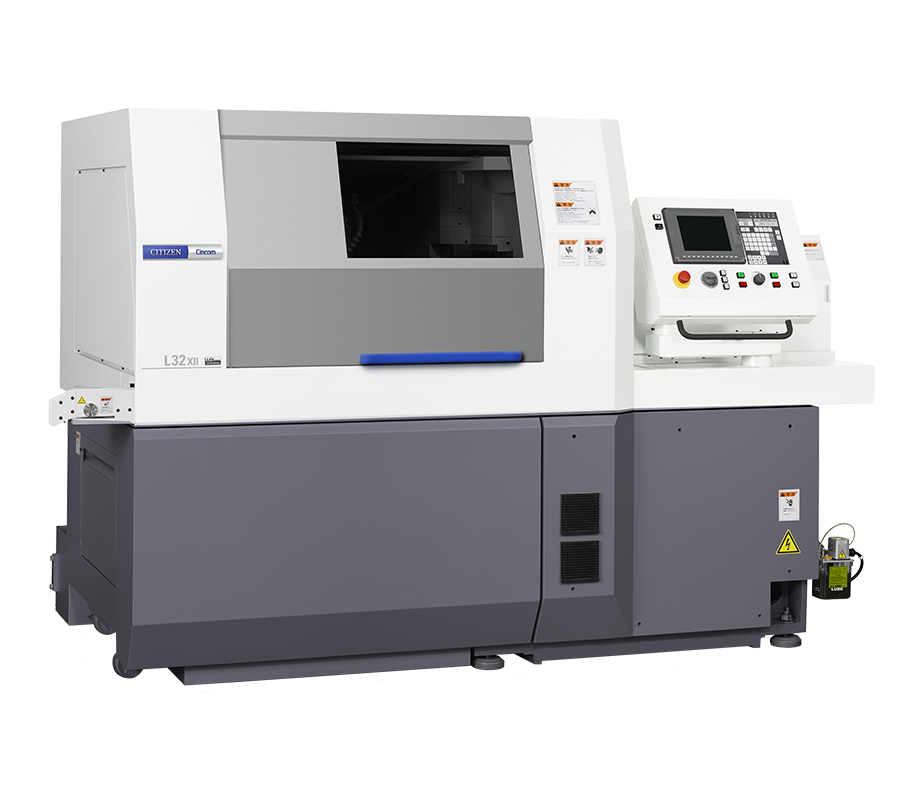

L32
Uma ferramenta opcional para o eixo B com ATC (trocador automático de ferramentas) pode ser instalada na torre rotativa múltipla. Este dispositivo não é apenas perfeito para usinagem de componentes médicos e outras peças complexas, como também suporta uma ampla gama de usinagem com uma diversidade de ferramentas. (L32XII ATC)
Adapta-se de forma flexível a vários tipos de usinagem, desde as mais simples até as mais complexas.
Especificações
- Marca:CITIZEN
- Linha de Máquina:TORNO TIPO SUIÇO
- Linha de ProdutoLINHA L
- Modelo:L 32
- Diam. Passagem (mm):32 mm
- Comprimento Max Torneável (mm):320 mm
Detalhes do Produto
A L32 está de volta! Substituindo a A32VII, a renomada série Citizen L32 retorna. Com capacidade de 1¼”, a série L32 inclui 3 versões diferentes para atender às suas necessidades específicas de usinagem, cada uma oferecendo diferentes níveis de sofisticação em suas ferramentas. As máquinas L32 contam com o poderoso controle Mitsubishi Meldas 70LPC, com software desenvolvido pela Citizen, que permite velocidades de processamento extraordinariamente rápidas.
Os tornos L32 oferecem a possibilidade de conversão do modo com bucha guia para o modo sem bucha guia, dependendo da aplicação. Assim, a máquina pode ser utilizada como um torno automático com duas funções em uma única máquina: como um torno automático convencional com bucha guia para usinagem de peças longas e finas, e como um torno automático sem bucha guia para usinagem de material trefilado a frio, resultando em barras residuais mais curtas.
A função de edição intuitiva, que utiliza programação multilinhas e multieixos, juntamente com controle sobreposto e sincronizado, facilita a configuração até mesmo dos trabalhos mais complexos.
Os tornos L32 oferecem a possibilidade de conversão do modo com bucha guia para o modo sem bucha guia, dependendo da aplicação. Assim, a máquina pode ser utilizada como um torno automático com duas funções em uma única máquina: como um torno automático convencional com bucha guia para usinagem de peças longas e finas, e como um torno automático sem bucha guia para usinagem de material trefilado a frio, resultando em barras residuais mais curtas. Os transport
Diâmetro máximo de usinagem 32 mm de diâmetro. Comprimento máximo de usinagem Máquina GB 320 mm/mandril Máquina GBL Diâmetro da peça x 2,5/mandril Diâmetro máximo de perfuração para o eixo principal 12 mm de diâmetro. Diâmetro máximo de rosqueamento para o eixo principal (macho, cossinete) M12 (Corte de macho) diâmetro do furo passante do eixo 39 mm de diâmetro. Velocidade do fuso Máx. 8.000 min -1 Diâmetro máximo do mandril do eixo traseiro 32 mm de diâmetro. Diâmetro máximo de perfuração no processo de usinagem traseira 10 mm de diâmetro. Diâmetro máximo de rosqueamento no processo de usinagem traseira M10 (Rosca de corte) velocidade do eixo traseiro Máx. 8.000 min -1 Diâmetro máximo de perfuração para ferramenta rotativa múltipla 8 mm de diâmetro. Diâmetro máximo de rosqueamento para ferramenta rotativa múltipla M6 (Corte de macho) velocidade do fuso da ferramenta rotativa Gang Máx. 6.000 min -1 Diâmetro máximo de perfuração para ferramenta rotativa do porta-ferramentas oposto ( Nota: Recurso opcional para todos os tipos). 8 mm de diâmetro. Diâmetro máximo de rosqueamento para ferramenta rotativa do porta-ferramentas oposto ( Nota: Recurso opcional para todos os tipos). M6 (Corte de macho) Velocidade do fuso da ferramenta rotativa do porta-ferramentas oposto ( Nota: Recurso opcional para todos os tipos). Máx. 6.000 min -1 Diâmetro máximo de perfuração para ferramenta rotativa de suporte traseiro OP 8 mm de diâmetro. Diâmetro máximo de rosqueamento para ferramenta rotativa de apoio traseiro OP M6 (Corte de macho) Velocidade do eixo da ferramenta rotativa do poste traseiro da ferramenta OP Máx. 6.000 min -1 Número de ferramentas a serem montadas Máx. 30 Máx. 36 Máx. 44 Máx. 40 Tamanho da ferramenta Ferramenta de torneamento 16mm² Taxa de alimentação rápida Eixo X1 32 m/min Eixo X2 32 m/min Eixo Y1 32 m/min Eixo Y2 - 24 m/min Eixo Z1 32 m/min eixo Z2 32 m/min Motores Para acionamento do fuso 3,7/7,5 kW Para acionamento do eixo da ferramenta (porta-ferramentas rotativas em série) 1,0 kW Para acionamento do eixo traseiro 2,2/3,7 kW Para acionamento do fuso de porta-ferramentas oposto 1,0 kW (Nota) Recurso opcional para todos os tipos Para acionamento do fuso do porta-ferramentas traseiro OP 1,0 kW Para cortar óleo refrigerante 0,25 kW Consumo de energia nominal 13,2 kVA Potência média de operação da carga 6,9 kVA Altura central 1.050 mm Peso 2.900 kg
-
