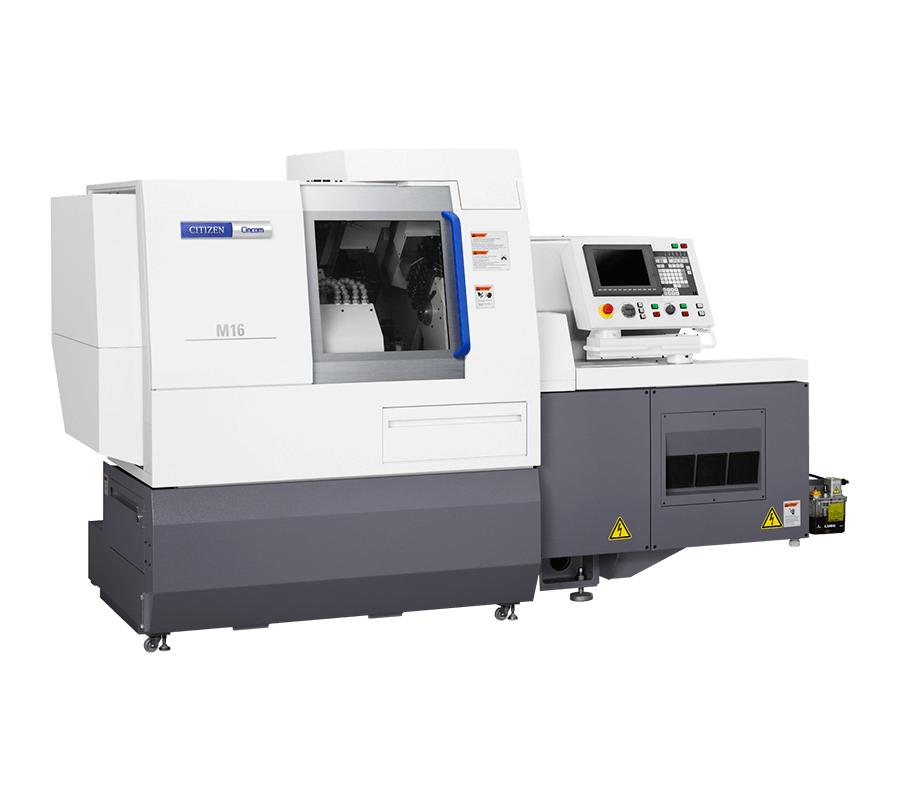

M16
A estrutura da máquina, com 2 fusos principais e 3 porta-ferramentas, proporciona um desempenho superior de usinagem simultânea.
Uma ampla gama de ferramentas e funções de usinagem que se adaptam de forma flexível a todas as necessidades de usinagem.
Expansão de funções de última geração através da integração da tecnologia de redes de computadores pessoais e sistema servo completo.
Especificações
- Marca:CITIZEN
- Tipo de Máquina:TORNO TIPO SUIÇO
- Linha de Produto:LINHA M
- Modelo:M16
- Diam. Passagem (mm):16 mm
- Comprimento Max Torneável (mm):200 mm
Detalhes do Produto
A máquina de cabeçote móvel CNC M16 é uma máquina de alta qualidade projetada para usinagem de precisão de peças de pequeno diâmetro, até 16 mm.
Suas ferramentas rotativas com eixo B no porta-ferramentas duplo permitem usinagem de contornos e multiangulares com alta precisão. Um eixo Y no porta-ferramentas traseiro suporta usinagem traseira complexa e operações secundárias avançadas. Esses eixos combinados permitem que a M16 crie detalhes intrincados em uma única configuração.
A tecnologia LFV vem de série, melhorando o controle de cavacos e reduzindo a geração de aparas em materiais de difícil usinagem.
A máquina de cabeçote móvel CNC M16 é uma máquina de alta qualidade projetada para usinagem de precisão de peças de pequeno diâmetro, até 16 mm.
Suas ferramentas rotativas com eixo B no porta-ferramentas duplo permitem usinagem de contornos e multiangulares com alta precisão. Um eixo Y no porta-ferramentas traseiro suporta usinagem traseira complexa e operações secundárias avançadas. Esses eixos combinados permitem que a M16 crie detalhes intrincados em uma única configuração.
A tecnologia LFV vem de série, melhorando o controle de cavacos e reduzindo a geração de aparas em materiais de difícil usinagem.
A máquina se destaca com brocas e fresas de pequeno diâmetro, proporcionando condições ideais para componentes delicados. O corte estável e de alta velocidade melhora a produtividade, mantendo a precisão em peças pequenas e de alto valor agregado. A M16 eleva tanto o desempenho principal quanto a capacidade funcional para atender às necessidades da manufatura moderna.
Oferece flexibilidade incomparável para peças avançadas nas áreas médica, aeroespacial e outras indústrias de alta precisão. Esta máquina compacta, porém potente, proporciona controle, velocidade e acabamento superficial excepcionais em diversos tipos de materiais.
Projetada para atender às crescentes demandas por complexidade, a M16-V/VIII é líder na produção de peças pequenas de precisão.
Diâmetro máximo de usinagem 16 mm de diâmetro. Comprimento máximo de usinagem 200 mm/mandril Diâmetro máximo de perfuração para o eixo principal 10 mm de diâmetro. Diâmetro máximo de rosca frontal (macho, cossinete) M8 Diâmetro do furo passante do eixo principal 20 mm de diâmetro. Velocidade do fuso 12.000 min -1 Diâmetro máximo do mandril do eixo traseiro 16 mm de diâmetro. Comprimento máximo de protrusão da peça de trabalho do eixo traseiro 125 mm Diâmetro máximo de perfuração no processo de usinagem traseira 8 mm de diâmetro. Diâmetro máximo de rosqueamento no processo de usinagem traseira M6 velocidade do eixo traseiro 12.000 min -1 ferramenta rotativa de perfuração múltipla diâmetro máximo de perfuração 5 mm de diâmetro. ferramenta rotativa de rosqueamento múltiplo diâmetro máximo de rosqueamento M5 Velocidade do fuso da ferramenta rotativa múltipla 8.000 min -1 Diâmetro máximo de perfuração para ferramenta rotativa de torre 5 mm de diâmetro. Diâmetro máximo de rosqueamento para ferramenta rotativa tipo torre M5 Velocidade do fuso da ferramenta rotativa múltipla 8.000 min -1 Diâmetro máximo de perfuração para ferramenta rotativa traseira 5 mm de diâmetro. Diâmetro máximo de rosqueamento para ferramenta rotativa traseira M5 Velocidade do fuso da ferramenta rotativa traseira 8.000 min -1 Número de ferramentas a serem montadas 36+α Tamanho da ferramenta Ferramenta de torneamento 10mm² Manga 19,05 mm de diâmetro. Taxa de alimentação rápida Eixo X1 32 m/min Eixo X2 16 m/min Eixo X3 32 m/min Eixo Y1 32 m/min Eixo Y2 8 m/min Eixo Y3 32 m/min Eixo Z1 32 m/min eixo Z2 32 m/min Eixo Z3 32 m/min Motores Para acionamento do fuso 2,2/3,7 kW Para acionamento do eixo traseiro 0,75/1,5 kW Para acionamento do eixo da ferramenta (porta-ferramentas múltiplo) 0,69 kW Para acionamento do eixo da ferramenta (torreta) 0,69 kW para acionamento do eixo da ferramenta traseira 0,75 kW Para cortar óleo refrigerante 0,4 kW Consumo de energia nominal 7,9 kVA Potência média de operação da carga 5,4 kVA Altura central 1.150 mm Peso 2.950 kg
-
