R01/04

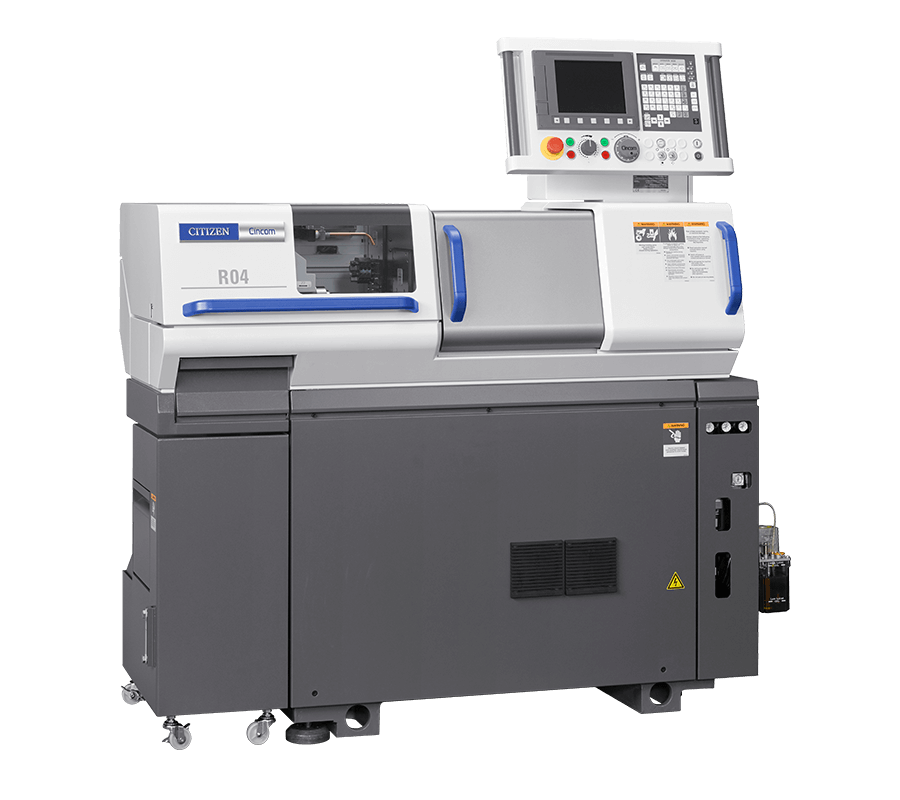

O torno automático CNC Cincom R01/04 possui seis eixos de corte, capazes de produzir peças que antes eram feitas com várias operações. Através de seu comando CNC Fanuc 32i-TB, a programação é feita sem complicações e no menor tempo possível.
O peso do fuso foi significativamente reduzido, sendo aproximadamente 25% menor do que o das máquinas convencionais. A baixa vibração e a rápida aceleração permitem uma velocidade de rotação regular de 20.000 rpm
Especificações
- Marca:CITIZEN
- Tipo e Máquina:TORNO TIPO SUIÇO
- Linha deed Produto:LINHA R
- Modelo:R01/04
- Diam. Passagem (mm):1 / 4 mm
- Comprimento Max Torneável (mm):20 / 40 mm
Detalhes do Produto
O controle do deslocamento térmico de toda a máquina é realizado por meio de vários métodos, incluindo a integração da mesa de ferramentas e do dispositivo de fixação da bucha guia, a otimização da potência do motor e o emprego do método de resfriamento a óleo.
O peso do fuso foi significativamente reduzido, sendo aproximadamente 25% menor do que o das máquinas convencionais. A baixa vibração e a rápida aceleração permitem uma velocidade de rotação regular de 20.000 rpm.
A profundidade do corpo é reduzida para 535 mm através da miniaturização dos componentes e da alteração de sua disposição, permitindo que a máquina seja instalada em uma pequena área dentro de uma fábrica.
O controle do deslocamento térmico de toda a máquina é realizado por meio de vários métodos, incluindo a integração da mesa de ferramentas e do dispositivo de fixação da bucha guia, a otimização da potência do motor e o emprego do método de resfriamento a óleo.
O peso do fuso foi significativamente reduzido, sendo aproximadamente 25% menor do que o das máquinas convencionais. A baixa vibração e a rápida aceleração permitem uma velocidade de rotação regular de 20.000 rpm.
A profundidade do corpo é reduzida para 535 mm através da miniaturização dos componentes e da alteração de sua disposição, permitindo que a máquina seja instalada em uma pequena área dentro de uma fábrica.
Diâmetro máximo de usinagem 1 mm de diâmetro. 4 mm de diâmetro. Comprimento máximo de usinagem Bucha guia fixa 20 mm 40 mm Bucha guia rotativa 20 mm 30 mm Diâmetro máximo de perfuração para o eixo principal 3 mm de diâmetro. Diâmetro máximo de rosca frontal (macho, cossinete) M3 diâmetro do furo passante do eixo 10 mm de diâmetro. Velocidade do fuso Máx. 20.000 min -1 Diâmetro máximo de perfuração para ferramenta rotativa 2 mm de diâmetro. Diâmetro máximo de rosqueamento para ferramenta rotativa M2 Velocidade do fuso da ferramenta rotativa múltipla Máx. 8.000 min -1 Diâmetro máximo do mandril do eixo traseiro - 1 mm de diâmetro. - 4 mm de diâmetro. Comprimento máximo de protrusão da peça de trabalho do eixo traseiro - 10 mm - 10 mm Diâmetro máximo de perfuração no processo de usinagem traseira - 3 mm de diâmetro. - 3 mm de diâmetro. Diâmetro máximo de rosqueamento no processo de usinagem traseira - M3 - M3 velocidade do eixo traseiro - Máx. 20.000 min -1 - Máx. 20.000 min -1 Número de ferramentas a serem montadas 13 17 13 17 Tamanho da ferramenta Ferramenta de torneamento 8mm² Manga 15,875 mm de diâmetro. Taxa de alimentação rápida Eixo X1 30 m/min Motores Para acionamento do fuso 0,5/0,75 kW Para acionamento do eixo da ferramenta 0,1 kW Para acionamento do eixo traseiro - 0,5/0,75 kW - 0,5/0,75 kW Para cortar óleo refrigerante 0,06 kW Consumo de energia nominal 2,3 kVA 3,4 kVA 2,3 kVA 3,4 kVA Potência média de operação da carga 0,9 kVA 1,6 kVA 0,9 kVA 1,6 kVA Altura central 1.000 mm Peso 1.050 kg 1.100 kg 1.050 kg 1.100 kg
-
