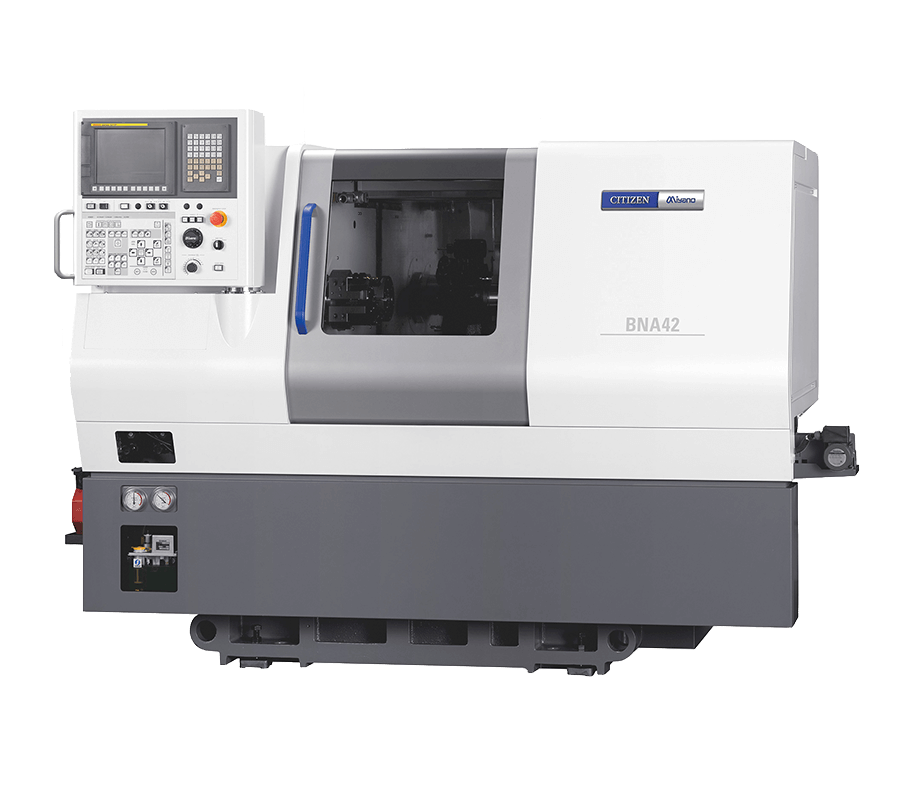

BNA42DHY
O processamento simultâneo esquerda/direita com uma torre principal e uma subtorre compacta, e o processamento sobreposto com ferramentas de torneamento duplo, reduzem drasticamente o tempo de usinagem.
Um mecanismo de indexação parcial e um porta-ferramentas que permite o uso de ferramentas rotativas complexas em uma única posição garantem que você nunca ficará sem ferramentas
Especificações
- Marca:MIYANO
- Tipo de Máquina:CENTRO DE TORNEAMENTO
- Linha de Produto:BNA
- Modelo:BNA42DHY
- Diam. Passagem :34 / 42 mm
- Comprimento Max Torneável:100 mm
Detalhes do Produto
fresadora CNC de cabeçote fixo BNA42DHY oferece alto desempenho e precisão em um design compacto que economiza espaço.
Este modelo inclui dois fusos, uma torre principal e uma subtorre compacta para usinagem por sobreposição. O corte por sobreposição e as operações simultâneas ajudam a reduzir os tempos de ciclo e a aumentar a produtividade.
A fresadora CNC de cabeçote fixo BNA42DHY se destaca na usinagem de barras, oferecendo precisão ininterrupta e estabilidade de processo.
Seu formato compacto se encaixa facilmente em oficinas com espaço limitado, sem comprometer a capacidade. Configurações rápidas e trocas ágeis a tornam ideal para ambientes de produção em lotes de médio a grande porte.
A fresadora CNC de cabeçote fixo BNA42DHY oferece alto desempenho e precisão em um design compacto que economiza espaço.
Pertence à série de máquinas BNA, construídas com base no conceito de funcionalidade sofisticada e tamanho reduzido.
Este modelo inclui dois fusos, uma torre principal e uma subtorre compacta para usinagem por sobreposição. O corte por sobreposição e as operações simultâneas ajudam a reduzir os tempos de ciclo e a aumentar a produtividade.
A fresadora CNC de cabeçote fixo BNA42DHY se destaca na usinagem de barras, oferecendo precisão ininterrupta e estabilidade de processo.
Seu formato compacto se encaixa facilmente em oficinas com espaço limitado, sem comprometer a capacidade. Configurações rápidas e trocas ágeis a tornam ideal para ambientes de produção em lotes de médio a grande porte.
O sistema de controle comprovado e a estabilidade mecânica da Miyano garantem qualidade consistente das peças em cada ciclo.
Capacidade de usinagem e sistema de fixação Diâmetro máximo de usinagem da barra de trabalho SP1/SP2 42 mm de diâmetro / 34 mm de diâmetro Comprimento máximo de usinagem 100 mm Mandril de força SP1/SP2 5"/4" Tipo de mandril de pinça SP1/SP2 Estacionário Fuso Nariz de fuso SP1/SP2 Tipo plano especial Motor do fuso (Classificação/Cont. de 15 min.) SP1 7,5/5,5 kW SP2 5,5/3,7 kW Faixa de velocidade do fuso SP1 60 - 6.000 min -1 SP2 50 - 5.000 min -1 Torre Tipo de Torre SP1 Torre 8St. SP2 Torreta 6St. Altura da haste da ferramenta de torneamento quadrado 20mm² Diâmetro da haste da broca 25 mm de diâmetro. Método de indexação e fixação da torre Servomotor CA e acoplamento curvo Traço deslizante Eixo X1 140 mm Eixo Z1 235 mm Eixo Y 70mm (±35) Eixo X2 140 mm eixo Z2 360 mm Tempo de indexação 0,2 segundos/1º Ferramentas rotativas Número máximo de ferramentas rotativas SP1/SP2 8/--- Faixa de velocidade do fuso da ferramenta 50 - 5.000 min -1 Motor de ferramenta rotativo 2,8/1,0 kW Dimensões da máquina Altura da máquina 1.700 mm Espaço no piso 2.350×1.450mm Peso da máquina 3.100 kg
-
