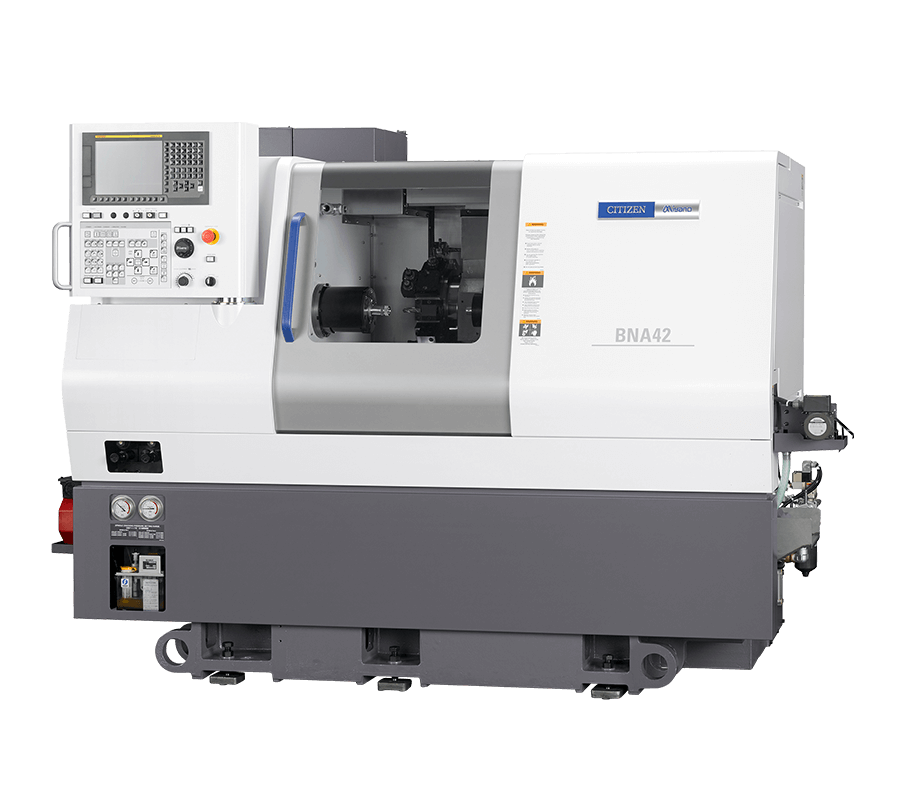

BNA42SY
A estrutura da placa de superfície, uma tradição da marca Miyano, foi mantida para a base, um elemento essencial para a usinagem, enquanto o tamanho e o peso foram aumentados para melhorar o desempenho de amortecimento.
O porta-ferramentas e as ferramentas rotativas são os mesmos utilizados na atual série BNA, e a compatibilidade de programas também está garantida
Especificações
- Marca:MIYANO
- Tipo de Máquina:CENTRO DE TORNEAMENTO
- Linha de Produto:BNA
- Modelo:BNA42SY
- Diam. Passagem :42 mm
- Comprimento Max Torneável:100 mm
Detalhes do Produto
Máquina de processamento de barras do tipo SY com desempenho aprimorado.
O modelo SY possui uma configuração mecânica de porta-ferramentas com fuso duplo e torre única, e a rigidez da base e da torre foi aumentada para
melhorar as funções básicas.
A estrutura da placa de superfície, uma tradição da marca Miyano, foi mantida para a base, um elemento essencial para a usinagem, enquanto o tamanho e o peso foram aumentados para melhorar o desempenho de amortecimento.
Máquina de processamento de barras do tipo SY com desempenho aprimorado.
O modelo SY possui uma configuração mecânica de porta-ferramentas com fuso duplo e torre única, e a rigidez da base e da torre foi aumentada para melhorar as funções básicas.
A estrutura da placa de superfície, uma tradição da marca Miyano, foi mantida para a base, um elemento essencial para a usinagem, enquanto o tamanho e o peso foram aumentados para melhorar o desempenho de amortecimento.
O porta-ferramentas tipo torre foi equipado com um eixo Y para expandir o número de ferramentas instaladas para 12 estações, permitindo o uso de uma ampla variedade de ferramentas, bem como usinagem simultânea esquerda/direita para usinagem sobreposta e processos similares.
O porta-ferramentas e as ferramentas rotativas são os mesmos utilizados na atual série BNA, e a compatibilidade de programas também está garantida.
Comprimento máximo de usinagem 100 mm Diâmetro padrão de usinagem (diâmetro do mandril) SP1 42 mm de diâmetro. SP2 34 mm de diâmetro. Distância de deslocamento da torre Eixo X 140 mm eixo Z 285 mm Eixo Y 70 (±35) mm Distância de deslocamento do carro do eixo traseiro Eixo B (Z2) 360 mm Número de fusos 2 Velocidade do fuso SP1 60 - 6.000 min -1 SP2 50 - 5.000 min -1 Tamanho do mandril da pinça SP1 5" SP2 4" Número de postes de ferramentas 1 Tipo de poste de ferramenta 12 ST. Dimensões das ferramentas utilizadas 20mm² Dimensões dos furos do porta-ferramentas 25 mm de diâmetro. Número de ferramentas rotativas instaladas Máx. 12 Velocidade de rotação de ferramentas rotativas 50 - 5.000 min -1 Taxa de alimentação rápida Eixo X 20 m/min eixo Z 20 m/min Eixo Y 12 m/min Eixo B (Z2) 20 m/min Motor do fuso SP1 11/7,5/5,5 kW (15%/15 min/contínuo) SP2 5,5/3,7 kW (15 min/contínuo) motor de ferramentas rotativas 2,8/1,0 kW Consumo de energia nominal 26 kVA Altura da máquina 1.745 mm Área de superfície de piso necessária L 2.350 × P 1.433 mm Peso da máquina 3.880 kg
-
