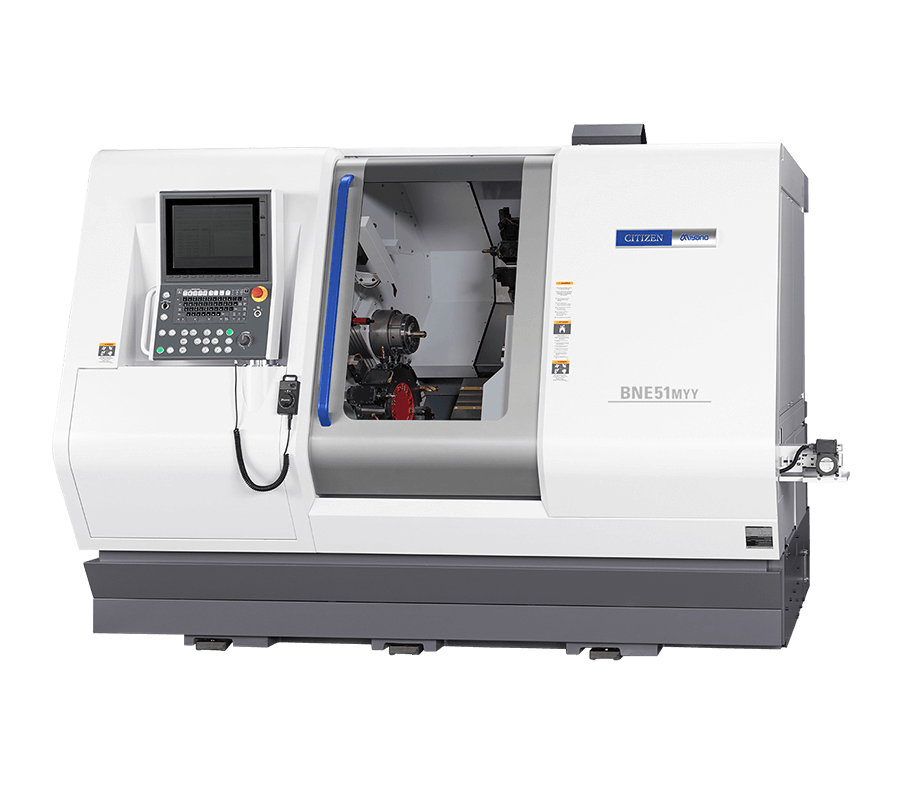

BNE51-65MYY
Duas torres de 12 estações proporcionam ferramentas ainda mais flexíveis devido à alocação ideal do processo, que não é limitada pelas restrições de balanceamento da usinagem.
Esses novos modelos herdaram a estrutura deslizante do BNE, que facilita a remoção de aparas.
Especificações
- Marca:MIYANO
- Tipo de Máquina:CENTRO DE TORNEAMENTO
- Linha de Produto:BNX
- Modelo:BNX51-65MSY
- Diam. Passagem :51 / 65 mm
- Comprimento Max Torneável :- - -
Detalhes do Produto
Duas torres de 12 estações proporcionam ferramentas ainda mais flexíveis devido à alocação ideal do processo, que não é limitada pelas restrições de balanceamento da usinagem.
As duas torres equipadas com um eixo Y e a estrutura mecânica formada pelos fusos dianteiro e traseiro servem para reduzir os tempos de ciclo, permitindo usinagem de alta eficiência, como usinagem simultânea esquerda/direita e para cima/para baixo para tipos de usinagem sobrepostos e similares.
Esses novos modelos herdaram a estrutura deslizante do BNE, que facilita a remoção de aparas.
Guias deslizantes retangulares foram adotadas para todos os eixos, exceto para o eixo X3.
Duas torres de 12 estações proporcionam ferramentas ainda mais flexíveis devido à alocação ideal do processo, que não é limitada pelas restrições de balanceamento da usinagem.
As duas torres equipadas com um eixo Y e a estrutura mecânica formada pelos fusos dianteiro e traseiro servem para reduzir os tempos de ciclo, permitindo usinagem de alta eficiência, como usinagem simultânea esquerda/direita e para cima/para baixo para tipos de usinagem sobrepostos e similares.
Esses novos modelos herdaram a estrutura deslizante do BNE, que facilita a remoção de aparas.
Guias deslizantes retangulares foram adotadas para todos os eixos, exceto para o eixo X3.
Um novo painel de operação equipado com IHM (Interface Homem-Máquina) e tela sensível ao toque de 15 polegadas foi adotado para melhorar a operabilidade da máquina para os trabalhadores.
Comprimento máximo de usinagem 195 mm Diâmetro de usinagem padrão 51 mm de diâmetro. 65 mm de diâmetro. Número de fusos 2 Velocidade do fuso 5.000 min -1 Tipo de mandril de pinça Hardinge S22, DIN177E, HAINBUSH 51 tipo mandril de força Mandril de 3 garras de 6", mandril de 2 garras de 6" Número de postes de ferramentas 2 Tipo de poste de ferramenta 12ª Torre Dimensões das ferramentas utilizadas 20mm² Dimensões dos furos do porta-ferramentas 25 mm de diâmetro. Número de ferramentas rotativas instaladas Máx. 24 Velocidade de rotação de ferramentas rotativas 6.000 min -1 Taxa de alimentação Eixos X1, Z1, X3, Z3 20 m/min Eixo X2, Z2 18 m/min Eixo Y1, Y2 12 m/min Motor do fuso SP1 18,5/15 kW (30 min/contínuo) SP2 11/7,5 kW (15 min/contínuo) motor de ferramentas rotativas 4,0 kW Consumo de energia nominal 47kVA Altura da máquina 2.070 mm Área de superfície de piso necessária L2.860 × P2.190 mm Peso da máquina 8.080 kg 8.130 kg
-
