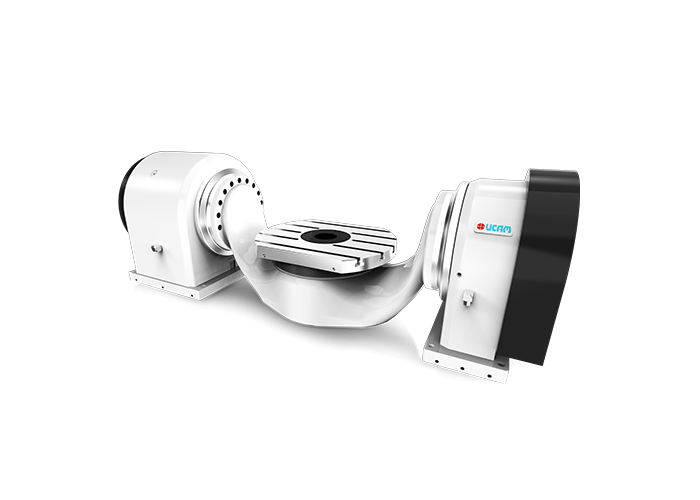

UDDR 630 TN
Mesa rotativa compacta de 5 eixos com eixo rotativo de acionamento direto e eixo de inclinação com engrenagem helicoidal de passo duplo. Ideal para usinagem de perfis, com folga zero, fixação hidráulica e alta precisão.
Tem alguma necessidade específica?
Explore a nossa vasta gama de mesas rotativas para encontrar a que melhor se adapta às suas necessidades.
Características
- ➜ Eixo rotativo sem folga
- ➜ Alto torque de aperto
- ➜ Indexação de alta velocidade
- ➜ Envelope de trabalho grande
- ➜ Construção rígida
Detalhes do Produto
A UCAM é pioneira na fabricação de mesas rotativas CNC de 4º e 5º eixos, reconhecida como líder em engenharia de precisão desde 1986.
Com mais de três décadas de experiência, a UCAM oferece soluções de indexação rotativa de classe mundial, construídas com tecnologias avançadas, garantindo precisão, durabilidade e versatilidade superiores.
A infraestrutura da UCAM para a fabricação de mesas rotativas CNC foi projetada para atender aos mais altos padrões globais, garantindo precisão, versatilidade e durabilidade em cada produto.
Com recursos internos que abrangem projeto, fabricação, testes e validação, a UCAM fornece mesas rotativas construídas com tecnologias de ponta e qualidade incomparável.
As instalações são equipadas com uma impressionante variedade de máquinas de alta tecnologia, incluindo máquinas de 5 eixos tipo ponte, centros de torneamento CNC, centros de usinagem horizontal (HMCs) com sistemas FMS, centros de usinagem vertical (VMCs), retificadoras cilíndricas e de superfície, máquinas de fresagem de engrenagens e retificadoras de roscas.
Esse maquinário permite a fabricação precisa de componentes, garantindo rigidez e precisão nos produtos finais. O ambiente de produção da UCAM é otimizado para eficiência, com instalações à prova de poeira e energeticamente eficientes, além de ar condicionado pressurizado, o que garante qualidade consistente em todas as etapas da produção.
Essa infraestrutura avançada permite que a UCAM mantenha sua liderança na fabricação de mesas rotativas, oferecendo soluções altamente valorizadas em diversos setores de usinagem, tanto na Índia quanto internacionalmente.
| DIMENSÃO | UNIDADES | Mesa rotativa CNC personalizada UDDR 630 TN-S 850 | |
|---|---|---|---|
| Tamanho do tampo da mesa giratória | mm | 630 | |
| Diâmetro do furo central H7 | mm | Ø100 | |
| Balanço | mm | Ø850 | |
| Ranhuras de referência de tamanho T-Slot H7 | mm | 18 x 2 unidades. | |
| Tamanho do encaixe em T – Outros encaixes H8 | mm | 18 x 6 unidades. | |
| Tamanho do encaixe em T – Outros tamanhos de encaixe H12 | mm | – | |
| Diâmetro do furo passante | mm | – | |
| OPERACIONAL | |||
| Ângulo de giro da mesa/pulso | grau | 0,001° | |
| Faixa de inclinação | grau | – | |
| Torque do servomotor | Nm | – | |
| Relação de redução de velocidade | – | – | |
| Velocidade de rotação da mesa (motor a 2000 rpm) / Velocidade de rotação da cabeça inclinável ($) – (motor a 3000 rpm) | rpm | – | |
| Torque nominal do servomotor $ – Eixo rotativo | Nm | – | |
| Relação de redução de velocidade – Eixo rotativo | – | – | |
| Velocidade de rotação da mesa – Eixo rotativo (2000 rpm) | rpm | – | |
| Torque contínuo – Eixo rotativo | Nm | 360 | |
| Torque máximo – Eixo rotativo | Nm | 930 | |
| Velocidade nominal – Eixo rotativo | Nm | 50 | |
| Velocidade máxima – Eixo rotativo | Nm | 50 | |
| Torque de aperto hidráulico – Eixo rotativo | Nm | 2500 a 30 bar | |
| Faixa de inclinação – Eixo de inclinação | grau | ±110° | |
| Torque nominal do servomotor $ – Eixo de inclinação | Nm | – | |
| Relação de redução de velocidade – Eixo de inclinação | – | – | |
| Velocidade de rotação da mesa – Eixo de inclinação (2000 rpm) | rpm | – | |
| Torque contínuo – Eixo de inclinação | Nm | 1820 a 30 rpm | |
| Torque máximo – Eixo de inclinação | Nm | 3186 a 30 rpm | |
| Velocidade nominal – Eixo de inclinação | rpm | 30 | |
| Velocidade máxima – Eixo de inclinação | rpm | 30 | |
| Torque de aperto hidráulico – Eixo de inclinação | Nm | 5000 | |
| Pressão máxima de fixação – Eixo de inclinação | bar | 55 | |
| CARREGAR DADOS | |||
| Capacidade máxima de carga | kg | 500 | |
| Capacidade de carga horizontal | kg | – | |
| Momento de inclinação | – | ||
| Torque máximo de condução ($) | Nm | – | |
| Torque de aperto hidráulico | Nm | – | |
| Torque contínuo | Nm | – | |
| Torque máximo | Nm | – | |
| Velocidade nominal | rpm | – | |
| Velocidade máxima | rpm | – | |
| PRECISÃO | |||
| Precisão da indexação* | Segundo de arco | – | |
| Repetibilidade | Segundo de arco | – | |
| Precisão de indexação (com codificador de alta resolução) – Eixo rotativo | Segundo de arco | ±5” | |
| Precisão de indexação (sem codificador de alta resolução) – Eixo rotativo | Segundo de arco | – | |
| Precisão de indexação (com codificador de alta resolução) – Eixo de inclinação | Segundo de arco | ±7,5” | |
| Precisão de indexação (sem codificador de alta resolução) – Eixo de inclinação | Segundo de arco | – | |
| PESO TOTAL | |||
| Peso líquido | kg | 1460 | |
-
