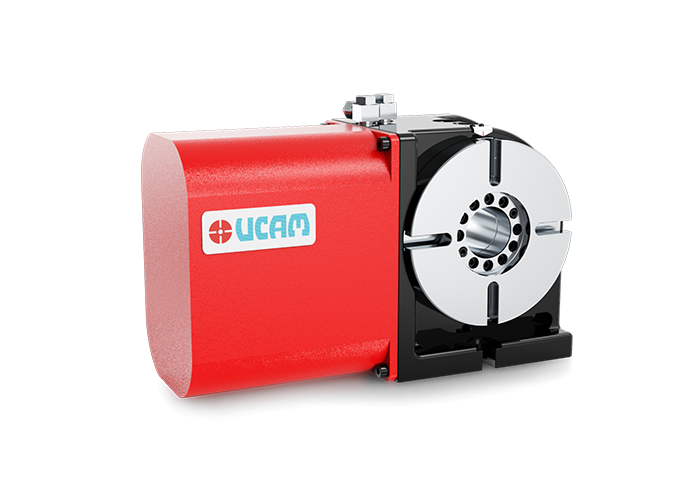

URQ-180
A mesa rotativa inclinável da série Q da UCAM é uma máquina altamente versátil, projetada para transformar seu centro de usinagem vertical de 3 eixos em uma máquina de 5 eixos.
Tem alguma necessidade específica?
Explore a nossa vasta gama de mesas rotativas para encontrar a que melhor se adapta às suas necessidades.
Características
- ➜ Compacto e leve
- ➜ Instalação fácil
- ➜ Fixação pneumática e hidráulica
Detalhes do Produto
A UCAM é pioneira na fabricação de mesas rotativas CNC de 4º e 5º eixos, reconhecida como líder em engenharia de precisão desde 1986.
Com mais de três décadas de experiência, a UCAM oferece soluções de indexação rotativa de classe mundial, construídas com tecnologias avançadas, garantindo precisão, durabilidade e versatilidade superiores.
Apresentamos a UDDRi T300/60: uma mesa rotativa de alto desempenho para uma ampla gama de aplicações.
As mesas rotativas são componentes essenciais em muitos processos de fabricação, permitindo o movimento preciso e repetível de peças em um movimento circular. A UDDRi T300/60 é uma mesa rotativa com acionamento direto que oferece uma série de benefícios para diversos setores, incluindo aeroespacial, manufatura móvel e muitos outros.
Uma das principais características da UDDRi T300/60 é seu funcionamento suave e eficiente. Seu design de acionamento direto elimina a necessidade de engrenagens ou correias, resultando em menores requisitos de manutenção e maior precisão. A mesa também possui alto torque, permitindo que ela lide facilmente com cargas pesadas.
Em termos de produtividade e velocidade, o UDDRi T300/60 se destaca. Seu encoder de alta precisão permite um posicionamento rápido e preciso, enquanto sua alta velocidade possibilita a conclusão de tarefas com agilidade.
Além das vantagens de desempenho, a UDDRi T300/60 também oferece simplificação nos processos de fabricação. Seu design compacto permite fácil integração em diversas configurações, e sua construção robusta garante operação confiável mesmo em ambientes exigentes.
Em resumo, a UDDRi T300/60 é uma mesa rotativa versátil e de alto desempenho que pode melhorar significativamente a eficiência e a precisão de uma ampla gama de aplicações de fabricação. Seja qual for o seu setor, aeroespacial, de fabricação de dispositivos móveis ou outro, esta mesa é uma opção a ser considerada para suas necessidades de produção.
| DIMENSÃO | UNIDADES | Mesa rotativa CNC URQ-180 para mão esquerda | |
|---|---|---|---|
| Diâmetro da plataforma giratória | mm | Ø180 | |
| Altura do centro da mesa | mm | 135 | |
| Diâmetro da mesa giratória h7 (sem o tampo) | mm | – | |
| Altura da mesa | mm | – | |
| Diâmetro do furo central H7 | mm | Ø80 | |
| Tamanho do encaixe em T – Encaixes de referência H7 | mm | 12 x 2 unidades | |
| Tamanho do encaixe em T – Outros encaixes H8 | mm | 12 x 2 unidades | |
| Tamanho do encaixe em T – Outros encaixes H12 | mm | – | |
| Largura do bloco guia h6 | mm | 14 | |
| Diâmetro do furo passante | mm | Ø50 | |
| Balanço | mm | Ø260 | |
| OPERACIONAL | |||
| Torque do servomotor | Nm | 2,5 | |
| Relação de redução de velocidade | – | 1:90 | |
| Velocidade de rotação da mesa – (Motor a 2000 rpm) | rpm | – | |
| Velocidade de rotação da mesa – (Motor a 4000 rpm) | rpm | – | |
| Velocidade de rotação da mesa – (Motor a 3000 rpm) | rpm | 33,33 | |
| Ângulo de giro da mesa / Pulso | grau | 0,001° | |
| Sistema de refrigeração | – | ||
| CARREGAR DADOS | |||
| capacidade de carga | kg | – | |
| Capacidade de carga vertical | kg | 125 | |
| Capacidade de carga horizontal | kg | 250 | |
| Capacidade de carga – Vertical com suporte para contraponto | kg | 250 | |
| Capacidade máxima de carga de empuxo – Horizontal | kg | 12500 | |
| Capacidade máxima de carga de empuxo – Vertical | kg | 5000 | |
| Momento de inclinação – Horizontal (F x L) | Nm | 1100 | |
| Momento de inclinação – Vertical (F x L) | Nm | 700 | |
| Inércia de trabalho admissível (%) | kg.m² | 1.0 | |
| Torque máximo de condução ($) | Nm | 170 | |
| URǪ 180LH | URǪ 180LP | ||
| Torque de aperto (Pneumático a 5 bar) | Nm | – | 300 |
| Torque de aperto (Hidráulico a 30 bar) | Nm | 500 | – |
| Torque de aperto (Hidráulico a 60 bar) | Nm | – | – |
| PRECISÃO | |||
| Precisão da indexação* | Segundo de arco | ±15” | |
| Repetibilidade | Segundo de arco | 4” | |
| PESO TOTAL | |||
| Peso líquido | kg | 43 | |
-
